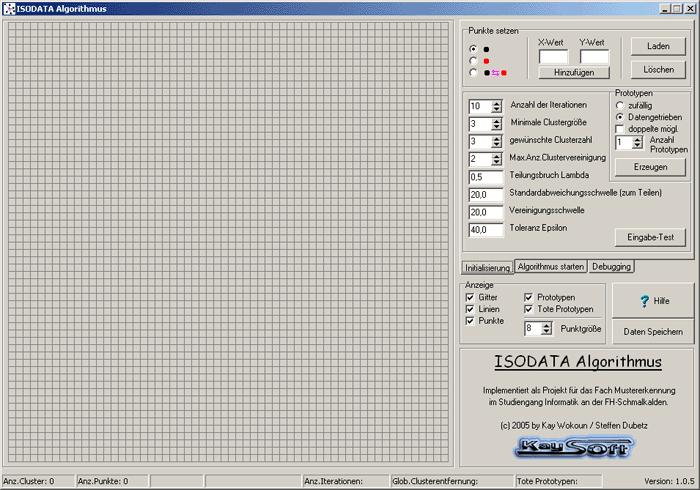

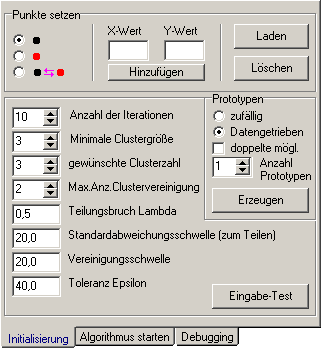

In diesem TAB (Reiter) können alle wichtigen Einstellungen wie Punkte (Muster) / Prototypen setzen, eine Datei laden, Initialisierung der Prototypen und die Konfiguration des Algorithmus vorgenommen werden.

In diesem Bereich können Sie entweder Punkte/Prototypen per Maus oder durch direkte Koordinateneingabe hinzufügen.
Ein gespeicherter Datensatz kann durch drücken des 'Laden'-Button ausgewählt und geladen werden.

Mit dieser Einstellung können Sie Eingabevektoren (auch Punkte oder Muster genannt) nach belieben mit der Maus hinzufügen.

Einen Eingabevektor hinzufügen, oder einen ausgewählten (Eingabevektor färbt sich gelb) verschieben (dabei muss die Maustaste dauerhaft gedrückt werden).

Es wird ebenfalls ein Eingabevektor hinzugefügt, aber wenn die Maus dabei nicht bewegt wird, dann wird dieser nicht ausgewählt (gelb markiert) und durch erneutes drücken der Maustaste wird einen weiterer Eingabevektor auf die selbe Position hinzugefügt.
Ein ausgewählter Eingabevektor kann durch anklicken gelöscht werden.

Mit dieser Einstellung können Sie Prototypvektoren (anhand dieser 'Punkte' wird die Clusterzugehörigkeit nach dem Isodata-Algorithmus ermittelt) nach belieben mit der Maus hinzufügen.

Einen Prototypvektor hinzufügen, oder einen ausgewählten (Prototypvektor färbt sich gelb) verschieben (dabei muss die Maustaste dauerhaft gedrückt werden).

Es wird ebenfalls ein Prototypvektor hinzugefügt, aber wenn die Maus dabei nicht bewegt wird, dann wird dieser nicht ausgewählt (gelb markiert) und durch erneutes drücken der Maustaste wird einen weiterer Prototypvektor auf die selbe Position hinzugefügt.
Ein ausgewählter Prototypvektor kann durch anklicken gelöscht werden.

Es werden immer die kürzesten Entfernungen zwischen den Eingabevektoren zu allen Prototypen berechnet und die kützesten Verbindungen eingezeichnet. Alle so entstandenen Zugehörigkeiten von Eingabevektoren zu Prototypen nennt man Cluster.
Im Beispielbild sind somit 2 Cluster entstanden.

Mit dieser Einstellung können Sie Eingabevektoren in Prototypvektoren umwandeln und andersrum. Außerdem können Eingabevektoren gesetzt werden.

Einen Eingabevektor hinzufügen, oder einen ausgewählten Eingabevektor in einen Prototypvektor umwandeln. Dieser kann, nachdem er wieder ausgewählt wurde, verschoben werden (dabei muss die Maustaste dauerhaft gedrückt sein).

Es wird ebenfalls ein Eingabevektor hinzugefügt, aber wenn die Maus dabei nicht bewegt wird, dann wird dieser nicht ausgewählt (gelb markiert) und durch erneutes drücken der Maustaste wird einen weiterer Eingabevektor auf die selbe Position hinzugefügt.
Ein ausgewählter Eingabevektor wird durch anklicken gelöscht und ein ausgewählter Prototypvektor wird durch anklicken in einen Eingabevektor umgewandelt.

In diesem Bereich können Sie Eingabe- oder Prototypvektoren manuell durch die Eingabe der Koordinaten (die zwischen 0 und 600 liegen müssen) hinzufügen.

Benutzen Sie diese Einstellung um Eingabe-vektoren hinzuzufügen.

Benutzen Sie diese Einstellung um Prototyp-vektoren hinzuzufügen.

Benutzen Sie den 'Laden' - Button um eine Datei *.iso oder auch jede andere (Format: x-Koordinate y-Koordinate und dazwischen kann jedes Trennzeichen stehen) zu Laden und den 'Löschen' - Button um alle gesetzten Eingabe- und Prototypvektoren zu löschen.

In diesem Bereich können Sie Prototypvektoren automatisch generieren lassen. Dabei werden zwei Modi unterstützt:

zufällig:		Die Prototypen werden zufällig in dem Bereich der kleinsten/größten X/Y - Koordinate der Eingabevektoren gesetzt.
Datengetrieben:		Die Prototypen werden genau auf Eingabevektoren gesetzt, ebenfalls zufällig.

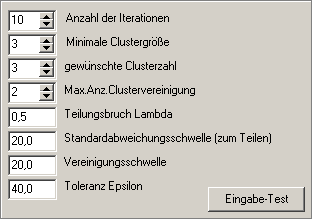

Anzahl der Iterationen:
Legt die maximal Anzahl der Iterationen fest, nach dem der Algorithmus spätestens beendet wird.

Minimale Clustergröße:
Legt fest, wieviele Eingabevektoren mindestens zu einem Prototypvektor gehören müssen, damit ein Cluster entsteht. Sind es weniger, wird der entsprechende Prototypvektor gelöscht und die Eingabevektoren anderen Prototypvektoren zugeordnet.

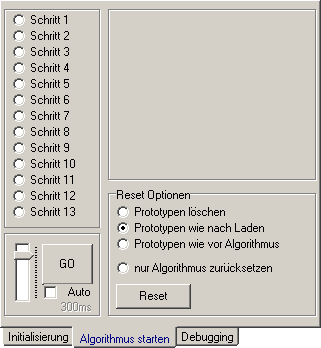

In diesem TAB (Reiter) können Sie den Algorithmus Schritt für Schritt oder auch im 'Auto'-Modus ausführen (dabei wird jeder Schritt angezeigt), oder den Algorithmus in verschiedene Ausgangssituationen zurücksetzen.

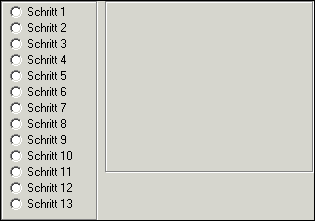

Durch drücken des 'GO'-Button wird jeweils 1 Schritt des Algorithmus abgearbeitet.
Möchte man nicht ständig den Button drücken, so kann man bei Auto einen Haken setzen. Der Algorithmus wird dann automatisch Schrittweise, in der Geschwindigkeit die per Schieberegler eingestellt wurde (hier im Beispiel 500ms), ausgeführt.

Um den Algorithmus ein erneutes mal starten zu können, muss er zurückgesetzt werden. Dafür gibt es verschiedene Möglichkeiten:

Prototypen löschen:
Der Algorithmus wird zurückgesetzt und alle Prototypvektoren gelöscht. Um den Algorithmus wieder starten zu können, müssen neue Prototypen definiert werden.

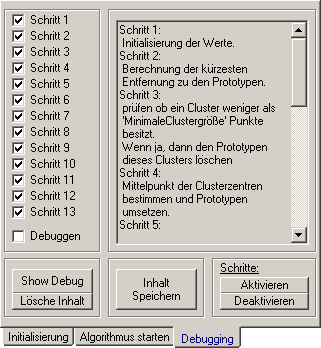

Für alle die den Algorithmus Schritt für Schritt nachvollziehen möchten, finden auf diesem TAB (Reiter) die nötigen Einstellungen.

Wählen Sie im linken Bereich die Schritte aus, die Sie debuggen möchten. Auf der rechten Seite sind nocheinmal alle Schritte kurz zusammengefasst.

Wichtig ist, das Sie einen Hanken bei Debuggen setzen! Dies wird automatisch gemacht, wenn das Debugfenster durch klicken auf den 'Show Debug' - Button geöffnet wird.

Durch drücken des 'Lösche Inhalt' - Button wird der Inhalt des Debugfensters gelöscht und durch drücken des 'Inhalt Speichern' - Button wird der Inhalt des Debugfenster in eine Textdatei geschrieben.

Mit den Button 'Aktivieren' und 'Deaktivieren' können Sie alle Haken für die zu debuggenden Schritte setzen bzw. löschen.

Hier kann man verschiedene Elemente ein- bzw. ausblenden lassen und die Größe der Punkte (Eingabe- / Prototypvektoren) festlegen.

Tote Prototypen: sind Prototypvektoren die z.B. durch eine Clustervereinigung weggefallen sind (diese werden als graue Punkte dargestellt).

Durch drücken des 'Hilfe' - Button öffnet sich diese Datei.

Alle Einstellungen (Eingabe- / Prototypvektoren, Initialisierungen, Anzeige-möglichkeiten, usw.) können durch drücken des 'Speichern' - Button in einer *.iso - Datei gespeichert werden.

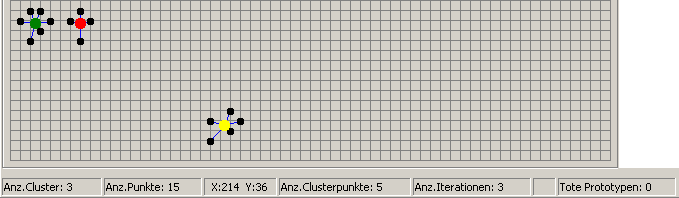

Zeigt die aktuelle Position der Maus im Feldbereich, oder falls ein Eingabe- oder Prototypvektor (wie oben im Beispiel der gelbe) ausgewählt wurde, dessen Position.

Wenn ein Prototypvektor ausgewählt wird, wird hier die Anzahl der Eingabevektoren angezeigt, die zu diesem die kürzeste Entfernung besitzen. Im obrigen Beispiel sind das fünf.
